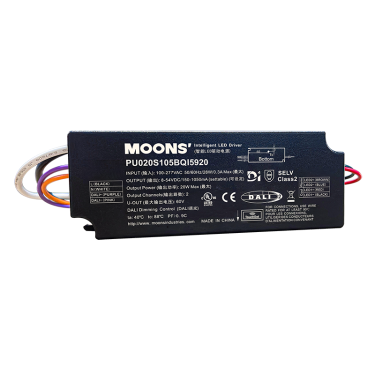

    20W DALI双路输出系列

    小尺寸设计，可用于小尺寸筒灯，轨道灯等。集成D4i功能。
    ● 输入电压：90~305 VAC
    ● 调光性能：0→0.1%→100% 调光范围无闪烁。线性、对数曲线调光，16位分辨率。
    ● 输出范围：150-1050mA可设定的输出电流，8-54Vdc 输出电压自适应
    ● 耐雷击，L-N: 4KV
    ● 防水尘等级：IP20，内置式
    ● 5年质保。
    ● 无频闪，满足CEC title 24 JA10/ IEEE PAR 1789-2015
    ● 符合DALI 101，102，207，250，251，252，253
    品牌: MOONS'

    * 订单金额满100元免运费

    支付方式

    买家保护:
    产品在购买后一年内如发生质量问题，可免费换货。 了解更多

    产品描述

    MOONS' 20W S系列2路DALI-2电源，具有4种地址模式选择：1）DT8单地址调色温；2）DT6双地址调色温；3）DT6单地址双通道调光；4）DT6双地址双通道调光；并具备D4i功能，同时支持NFC无线编程。

    色温调节（DALI DT8/DT6）
    单地址双通道调光（DT6）
    双信号调光（DT6）
    色温调节（DALI DT8/DT6）
    单地址双通道调光（DT6）
    双信号调光（DT6）
    色温调节(默认调光方式：DALI DT8)：
    在DALI type 8协议下使用单地址实现Tunable White 功能。
    通过一个DT6 驱动的地址同时调节两路输出电流。
    通过两个DT6 驱动的地址分别调节两路输出电流。
    色温调节(DALI DT6)：
    一个地址用来控制色温，另一个地址控制光照强度。




    主要特性

    •  输入范围: 90~305Vac
    •  输出电压范围: 8-54Vdc
    •  电流范围: 150-1050mA
    •  调光方式: DALI-2, D4i
    •  调光范围: 0.1-100%, Dim to off
    •  DALI供电功能: 15Vdc±30%, 56mA(最大)
    •  功率检测精度: ±5% 或 ＜0.5W
    •  无频闪，满足CEC title 24 JA10/ IEEE PAR 1789-2015
    •  重量: 170g

    工作原理

    设定输出
    输出电压范围：8～54VDC，根据灯电压能够自适应。
    输出电流范围：150～1050mA，可通过Touch Setting Tool设置



    当输出电流为250～1500mA: 驱动处于连续工作状态；
    当输出电流为0～250mA: 驱动处于PWM 调制模式，PWM 频率为7.2KHz。
    设定输出



    编程功能

    无线配置工具连接
    无线配置工具连接

    型号列表

    型号列表 输出电压范围 输出电流范围 DALI供电功能 调光功能 认证
    PU020S105BQI5920 8-54Vdc 150-1050mA √ DALI-2, D4i UL

    命名注释

    命名注释

    比较 型号名称 价格(未税)
    PU020S105BQI5920
    2D尺寸图
    标题 文件类型 大小(KB) 下载
    2D PDF 52
    3D模型
    标题 文件类型 大小(KB) 下载
    3D STEP 1094
    使用手册
    标题 文件类型 大小(KB) 下载
    TouchSetting Software User Manual PDF 1756
    规格书
    标题 文件类型 大小(KB) 下载
    PU020S105BQI5920 PDF 984
    相关证书
    标题 文件类型 大小(KB) 下载
    UL - PU020S105BQI5920 PDF 301
    相关软件
    标题 文件类型 大小(KB) 下载
    TouchSetting-1.2.0.7 ZIP 5928
