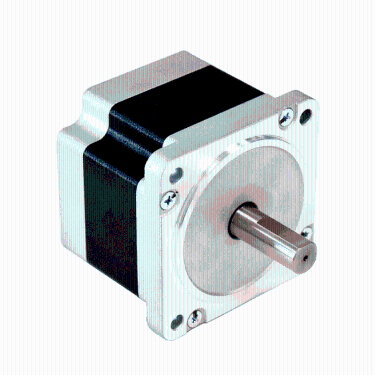

AM34HD4802-01
● 两相交流，高压● 步距角精度 ±5%● 轴向负载 65N(15 Lbs.)推力● 轴向负载 155N(35 Lbs.)拉力● 径向负载 220N(50 Lbs.)作用点在扁丝中点● IP等级40● 配套SR，STF系列步进电机驱动器
买家保护:
| 属性 | 单位 | 值 |
|---|---|---|
| 机座尺寸 | mm | 86 |
| 电机长度 | mm | 75 |
| 相数 | 2 | |
| 步距角 | 1.8° | |
| 保持力矩 | Nm | 4.7 |
| 额定电流 | A | 1.8,3.6 |
| 电阻 | Ohms ±10%@20℃ | 3.6(串联) |
| 转子惯量 | gcm² | 1350 |
| 电机种类 | 高压 | |
| 带键槽 | 否 | |
| 前轴直径 | mm | 14 |
| 出轴形式 | 单出轴 | |
| 引线数 | 8 | |
| 电机接口 | 引线式 | |
| 绕线类型 | 双极性 | |
| 绝缘等级 | B(130°C) | |
| IP 等级 | IP40 | |
| 认证 | RoHS | |
| 重量 | kg | 1.9 |
■ 机械尺寸（单位：mm）
2D尺寸图
| 标题 | 文件类型 | 大小(KB) | 下载 |
|---|---|---|---|
| AM34HD4802-01.pdf | 434 |
3D模型
| 标题 | 文件类型 | 大小(KB) | 下载 |
|---|---|---|---|
| AM34HD4802-01.STEP | STEP | 202 |
目录册
| 标题 | 文件类型 | 大小(KB) | 下载 |
|---|---|---|---|
| Motor Catalog_CN20231109 A12L.pdf | 5241 |
相关证书
| 标题 | 文件类型 | 大小(KB) | 下载 |
|---|---|---|---|
| CE EMC证书.pdf | 448 | ||
| CE Certification for AM34HD Series.pdf | 1668 | ||
| CE LVD证书.pdf | 470 |
