ID

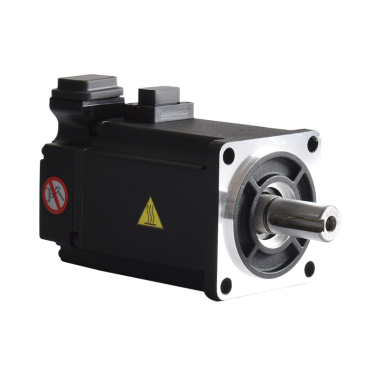

60mm机座尺寸，额定功率400W，21-bit 绝对值磁性编码器，高惯量，无刹车
SM3H-062AXNPV
● 更小的尺寸，更高效
● 高精度定位
● 直插式连接器
● IP67防护等级(轴贯通部分除外)
● 高转速，300%过载转矩
● 更为丰富的电机阵容
● 高精度定位
● 直插式连接器
● IP67防护等级(轴贯通部分除外)
● 高转速，300%过载转矩
● 更为丰富的电机阵容
买家保护:
| 属性 | 单位 | 值 |
|---|---|---|
| 机座尺寸 | mm | 60 |
| 额定电压 | 220 VAC | |
| 额定功率 | 400W | |
| 额定转速 | rpm | 3000 |
| 最高转速 | rpm | 6000 |
| 额定转矩 | mNm | 1.27 |
| 峰值转矩 | Nm | 4.45 |
| 额定电流 | A | 2.8 |
| 峰值电流 | A rms | 9.8 |
| 反电势系数 | V rms/ K rpm | 28.9 |
| 转矩常数 | Nm / A rms | 0.423 |
| 转子惯量 | gcm² | 566 |
| 电机极数 | 10 | |
| 惯量类型 | 高惯量 | |
| 编码器类型 | 21-bit绝对值磁编 | |
| 最大轴向载荷 | N | 70 |
| 最大径向载荷 | N | 240 |
| 电机长度 | mm | 97 |
| 前轴伸长度 | mm | 30 |
| 前轴直径 | mm | 14 |
| 电机接口 | 直插式 | |
| 绝缘等级 | F(155°C) | |
| IP 等级 | IP67 | |
| 重量 | kg | 1.2 |
| 刹车 | 无 | |
| 认证 |
UL CE RoHS |
配套产品
按产品类型筛选
所有产品编码器延长线
绝对值系统用带电池型折弯线
增量式系统用普通线
增量式系统用耐折弯线
绝对值系统用带电池型普通线
动力延长线增量式系统用普通线
增量式系统用耐折弯线
绝对值系统用带电池型普通线
普通动力延长线
耐折弯动力延长线
驱动器耐折弯动力延长线
通用型
高端型
高端型
2D尺寸图
| 标题 | 文件类型 | 大小(KB) | 下载 |
|---|---|---|---|
| SM3H-062AXNPV.pdf | 355 |
3D模型
| 标题 | 文件类型 | 大小(KB) | 下载 |
|---|---|---|---|
| SM3H-062AXNPV.STEP | STEP | 18773 |
宣传手册
| 标题 | 文件类型 | 大小(KB) | 下载 |
|---|---|---|---|
| M56S Family Brochure_CN20240912-A2.pdf | 7386 |
相关证书
| 标题 | 文件类型 | 大小(KB) | 下载 |
|---|---|---|---|
| RoHS承认书.pdf | 522 | ||
| SM3系列伺服电机CE证书-EMC | 1656 |
相关软件
| 标题 | 文件类型 | 大小(KB) | 下载 |
|---|---|---|---|
| Luna Setup 4.0.23.1215.rar | RAR | 28156 |
