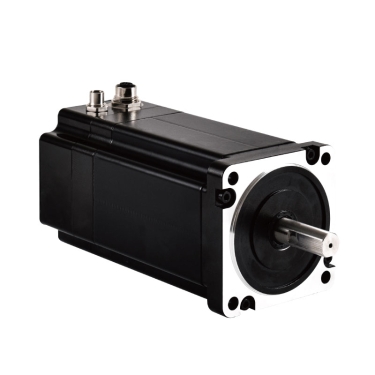

AW345BNA
● 步距角精度 ±5%● 轴向负载 65N(15 Lbs.)推力● 轴向负载 155N(35 Lbs.)拉力● 径向负载 220N(50 Lbs.)作用点在扁丝中点● IP等级65● 配套SR，STF系列步进电机驱动器
买家保护:
| 属性 | 单位 | 值 |
|---|---|---|
| 机座尺寸 | mm | 86 |
| 电机长度 | mm | 165.5 |
| 相数 | 2 | |
| 步距角 | 1.8° | |
| 保持力矩 | Nm | 10.3 |
| 额定电流 | A | 10 |
| 电阻 | Ohms ±10%@20℃ | 0.22 |
| 转子惯量 | gcm² | 2750 |
| 电机种类 | 低压 | |
| 带键槽 | 否 | |
| 前轴直径 | mm | 14 |
| 出轴形式 | 单出轴 | |
| 引线数 | 4 | |
| 电机接口 | 插座式 | |
| 绕线类型 | 双极性 | |
| 绝缘等级 | B(130°C) | |
| IP 等级 | IP65 | |
| 认证 | RoHS | |
| 重量 | kg | 5 |
配套产品
按产品类型筛选
所有产品电机制动器线
动力延长线
驱动器
EtherCAT总线型
脉冲&方向控制模式
RS-485总线型
脉冲&方向控制模式
RS-485总线型
2D尺寸图
| 标题 | 文件类型 | 大小(KB) | 下载 |
|---|---|---|---|
| AW345BNA.pdf | 363 |
3D模型
| 标题 | 文件类型 | 大小(KB) | 下载 |
|---|---|---|---|
| AW345BNA.STEP | STEP | 5372 |
宣传手册
| 标题 | 文件类型 | 大小(KB) | 下载 |
|---|---|---|---|
| AW系列工业防护型步进电机_20241023L.pdf | 12457 |
